DISTORSORE OP AMP

L’idea nasce dalla necessità di avere un clone del famoso IBANEZ TS9/808.
Volendo nel frattempo imparate l’uso di EAGLE PCB, ho deciso di realizzare uno schema tutto mio.

Molti schemi di distorsori / overdriver sono simili tra loro.
Analizzandone alcuni, ho realizzato una versione che tramite switch offre la possibilità di selezionare le distorsioni dei vari effetti.
Confrontando il mio schema con quelli originali, si nota che alcuni valori tra resistenze e condensatori sono differenti dagli originali. Sono stati scelti come compromesso dell’unione dei vari schemi originali.
I valori scelti, tramite simulatore, non dovrebbero modificare le caratteristiche del suono del distorsore.

La realizzazione del PCB è stata fatta nell’idea di utilizzare come al solito la scatola Hammond 1590 BB.

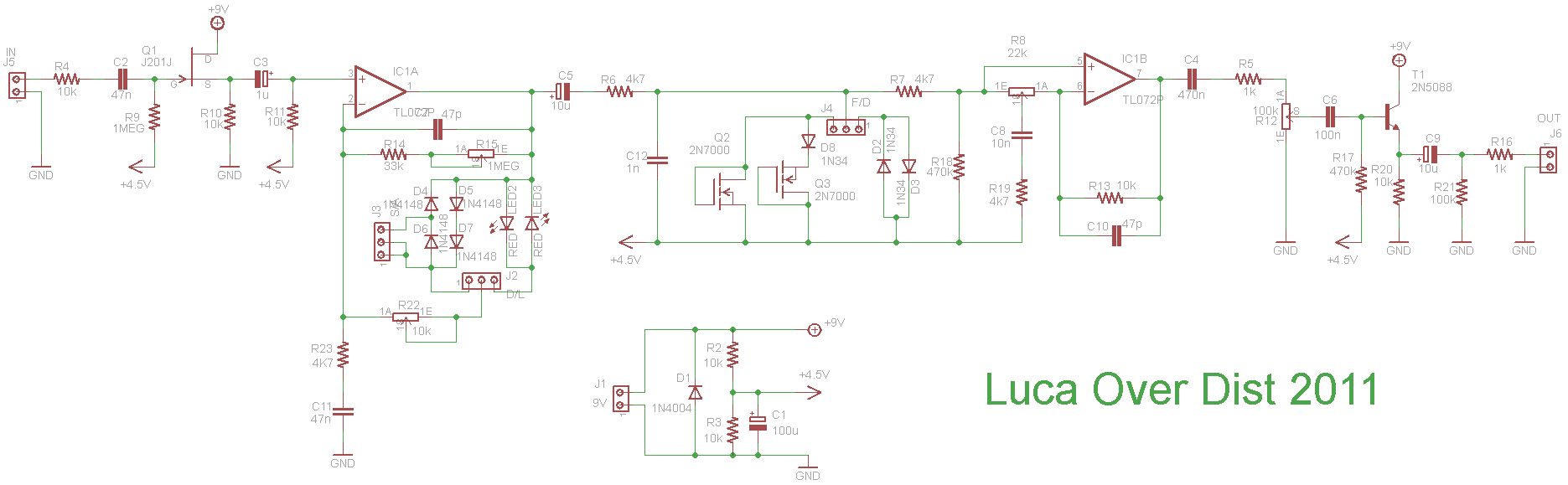

Ecco lo schema:



FOOTSWITCH


Lo schema prevede la soluzione true-pass, con l’ingresso a massa se non selezionato.
E’ mia personale convinzione che un pedale con true-pass collegato come primo effetto dopo la chitarra sia una soluzione sbagliata. Questo tipo di soluzione sembra però avere la preferenza di molti e ho voluto provare a realizzarlo con questo schema..


BUFFER INGRESSO-USCITA


Per evitare comportamenti diversi in funzione delle impedenze di altri effetti collegati al distorsore, ho aggiunto sia in ingresso che in uscita degli stati di bufferizzazione.
Quelli in ingresso è basato su un fet J201 che assicura un’alta impedenza di ingresso e basso rumore obbligatorio se usato direttamente con il pickup della chitarra.
Volendo si potrebbe aumentare l’impedenza di ingresso cambiando la resistenza R9 da 1M fino a 2M2.
Lo stadio di uscita ho invece usato il transistor 2N5088 che è sempre a basso rumore.


1° STADIO – PRE + OVER


Il primo OPAMP amplifica pesantemente il segnale della chitarra e tramite i diodi della retroazione ne distorce il segnale.
2 switch pemettono di selezionare de la distorsione viene realizzata con i diodi al silicio 1N4148 (1n918) o tramite LED rossi da 5mm. Nel caso di selezione con i diodi è inoltre possibile selezionare la distorsione assimetrica o simmetrica.
Rispetto a tanti altri schemi, questa soluzione ha un potenziometro nella retroazione dei diodi/LED. L’dea è nata analizzando lo schema del pedalino della Marshall che usa questa soluzione con una resistenza fissa.
Questo potenziometro ha il compito di ammorbidire l’azione dei diodi/LED ammorbidendo la distorsione.


2° STADIO – DIST


Prima del controllo di toni è possibile selezionare altri 2 tipi di distorsioni: quella con diodi al germanio, o tramite FET2N7000.
Personalmente non ho mai realizzato nulla con i 2N7000, ma essendo la soluzione adottata dall’OCD ho voluto provare ad implementare anche questa soluzione.
I componenti C5, C12 e R18 sono quelli che si prestano ad ulteriori personalizzazioni.
C5 e R18 in alcuni schemi originali non sono presenti, servono per assicurare la polarizzazione del segnale senza alterare la risposta in frequenza.
C12 invece incide molto sulla risposta sulle alte frequenze.
Con 1nf  c’è una leggerissima attenuazione.  Con 220n (ibanez) invece le frequenze alte sono molto attenuate.

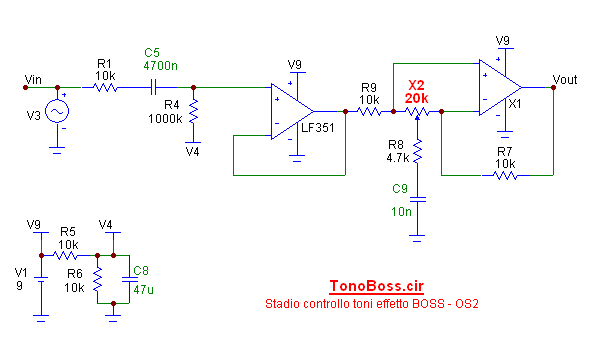

CONTROLLO TONI

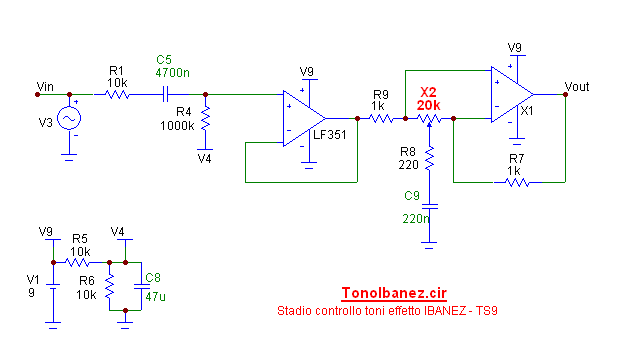

Questo stadio, realizzato con il secondo OPAMP, parte dalla versione originale dell’ IBANEZ o dell OS2 della BOSS.
Ho preferito la soluzione della BOSS che ha un comportamento più lineare sulle frequenze. Inoltre l’uso di un normale potenziometro lineare da 22Kohm non ne travolge il funzionamento.

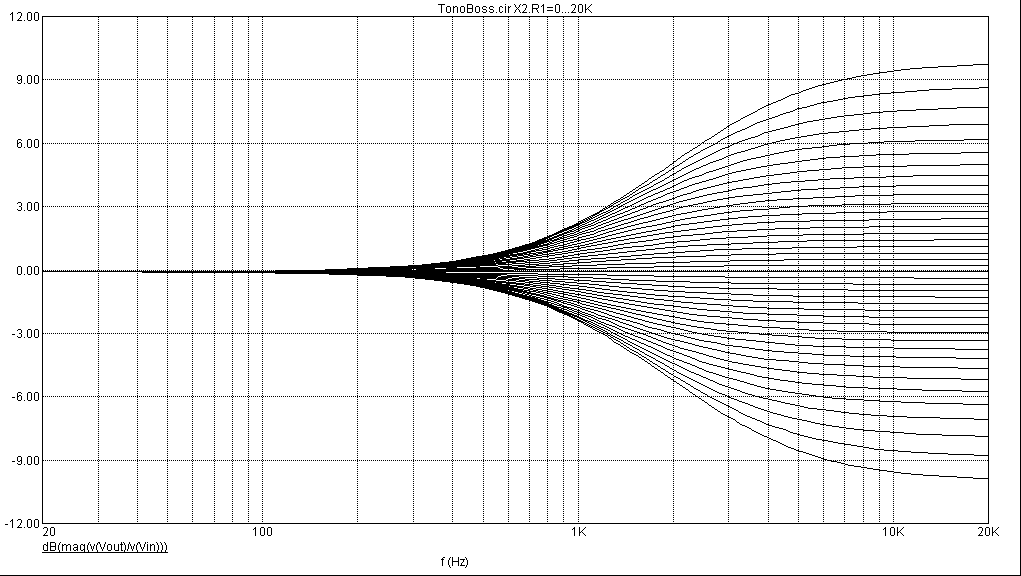

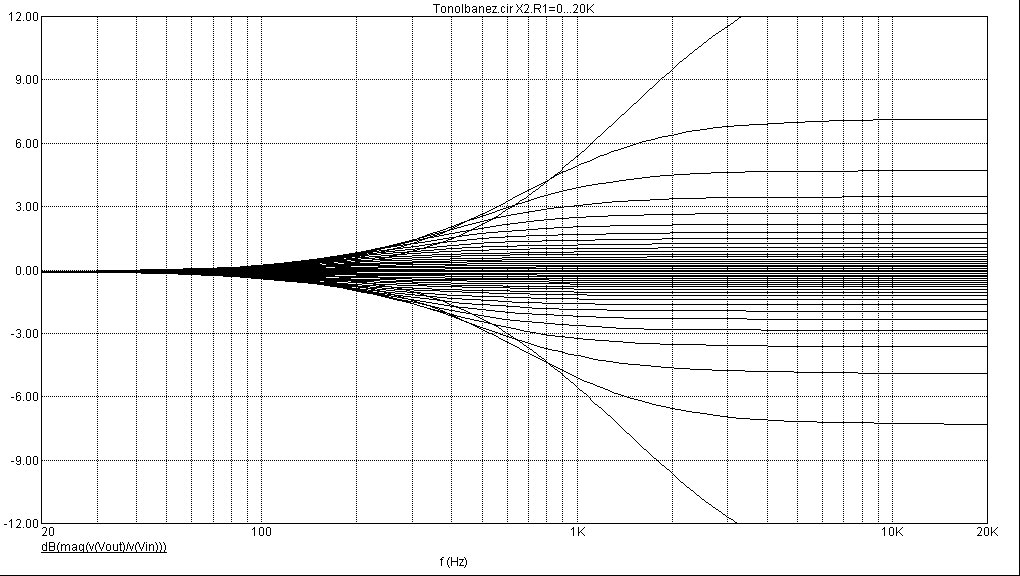

Ecco le simulazioni del comportamento delle 2 versioni.





CONSIDERAZIONI FINALI


E’ il mio primo progetto con tutte queste soluzioni integrate.
Spero funzioni bene. Con i simulatori sembrerebbe comportarsi come quelli delle marche più blasonate. Speriamo bene.
Ovviamente qualunque commento o suggerimento al progetto è il benvenuto.


PCB


Non sono un esperto di PCB, anzi. Ho voluto sfruttare questo progetto per imparare ad usare EAGLE PCB.
Per facilitare la foratura ho realizzato una libreria personalizzata con piazzole più grandi e la foratura compatibile con una foratura manuale.
E’ il mio primo PCB; sicuramente migliorabile, siate magnanimi….

(il PCB è ancora in lavorazione, sorry)


SCHEMI ORIGINALI

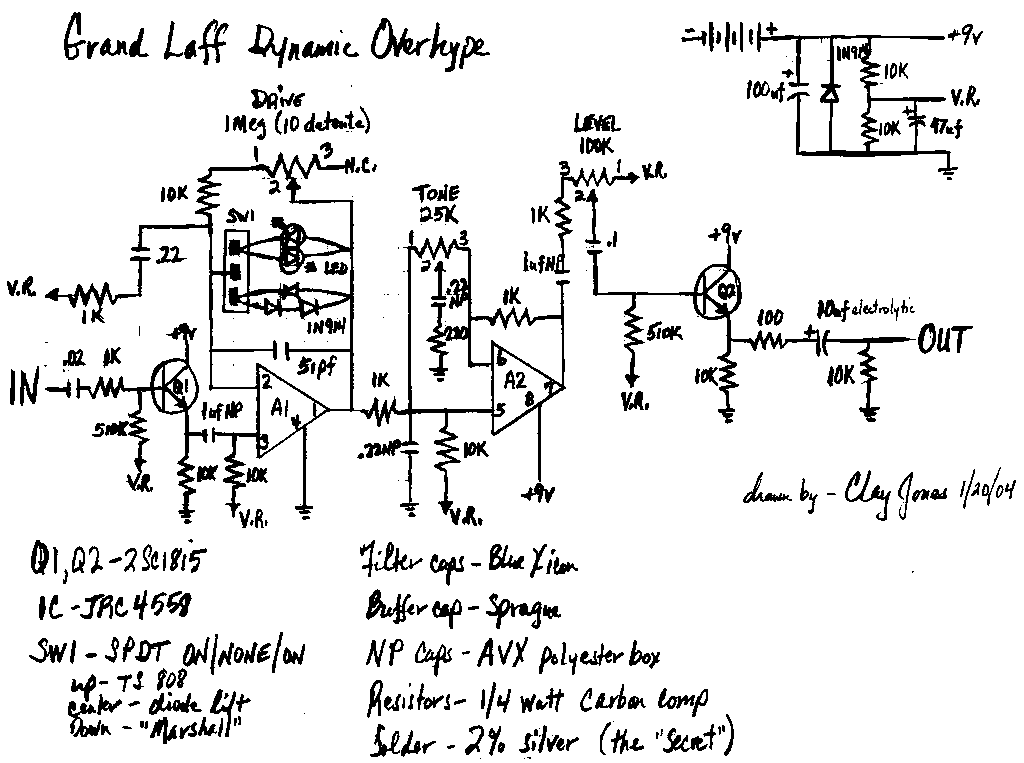

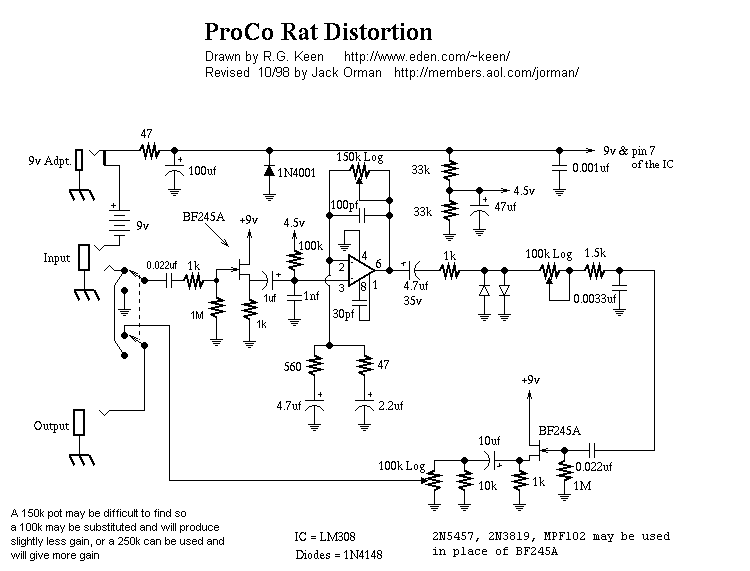

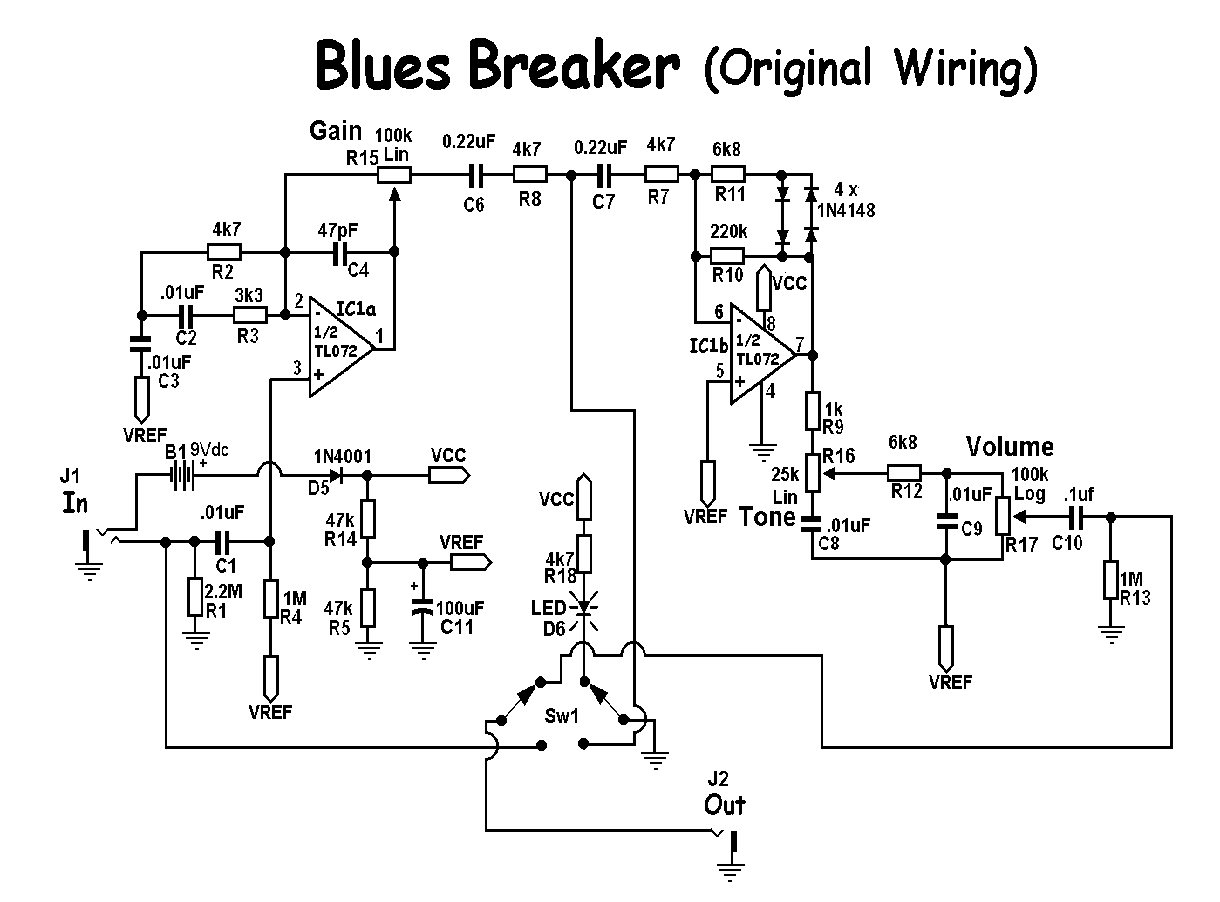

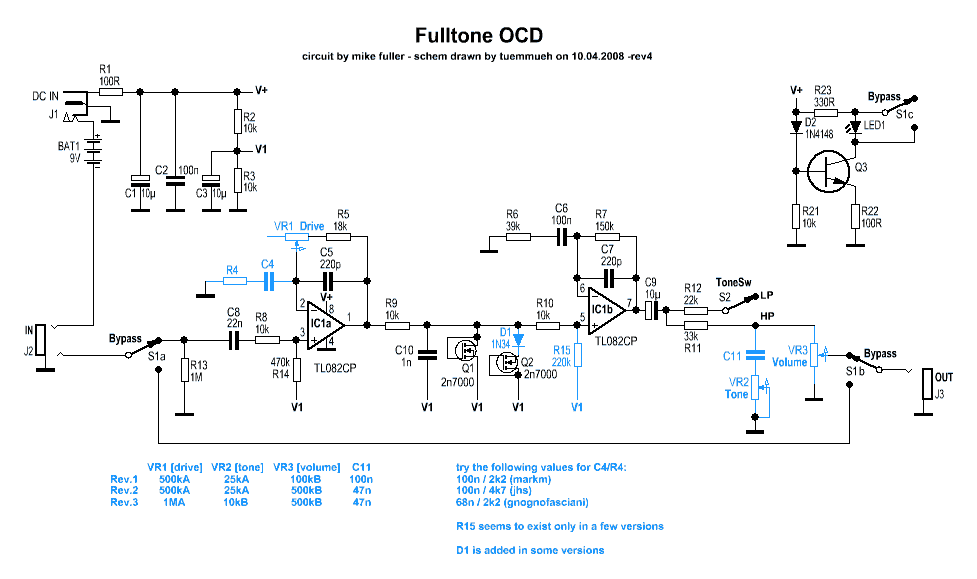

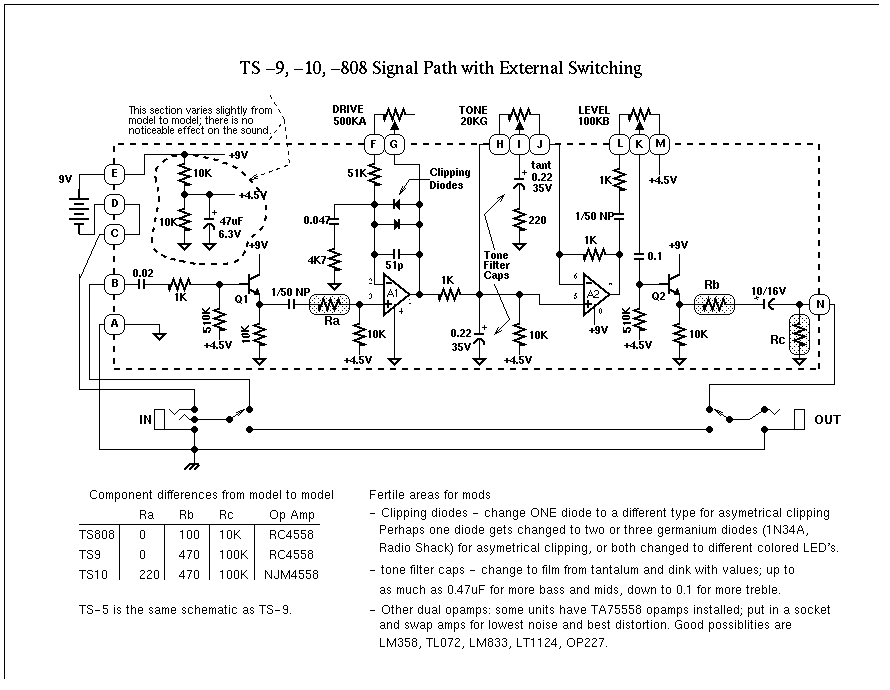

Riporto di seguito gli schemi elettrici che ho trovato in internet (spero non siano sotto copyright) che mi hanno ispirato alla realizzazione della mia versione.
