DS1 / TS9

Volendo realizzare un buon overdriver, ho preso spunto da due tra gli overdrive piu diffusi tra i chitarristi:

• Boss SD1
• Ibanez TS9

Entrambi hanno uno schema elettrico molto simile, variano solo i valori di qualche componente. Ma ecco gli schemi elettrci:

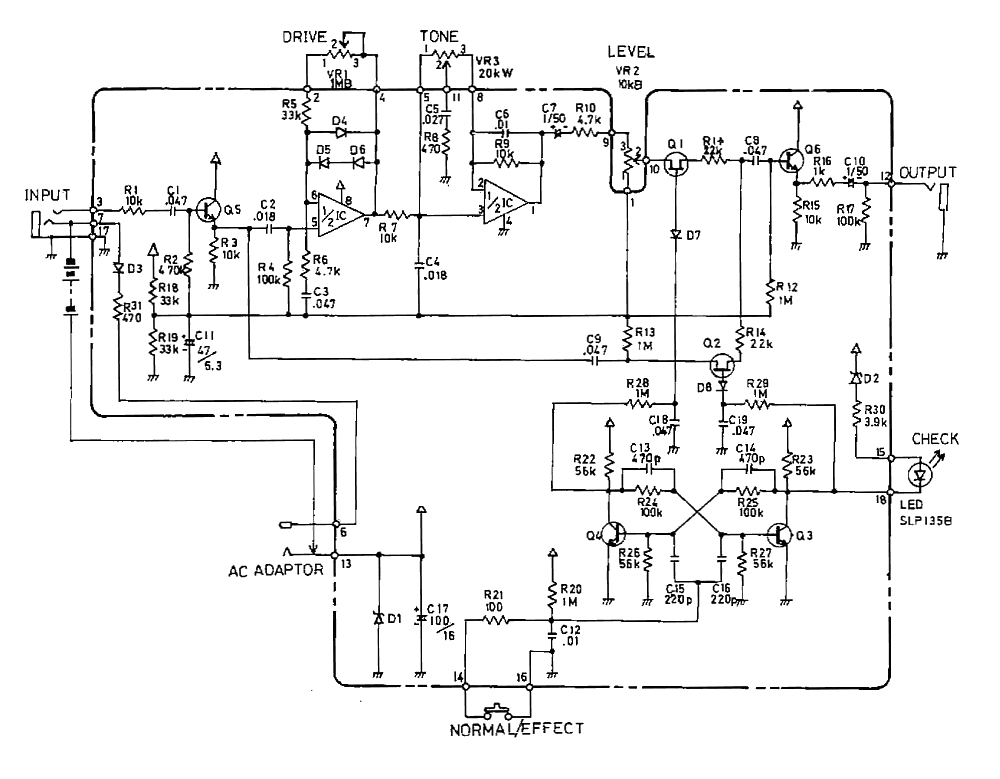

Boss SD1:

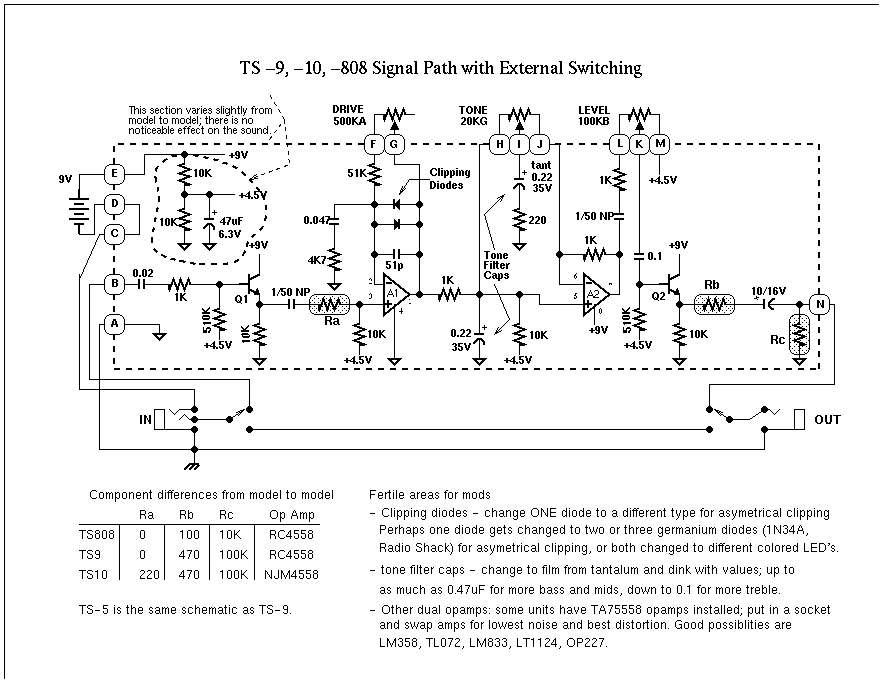

Ibanes TS9:

LO SCHEMA

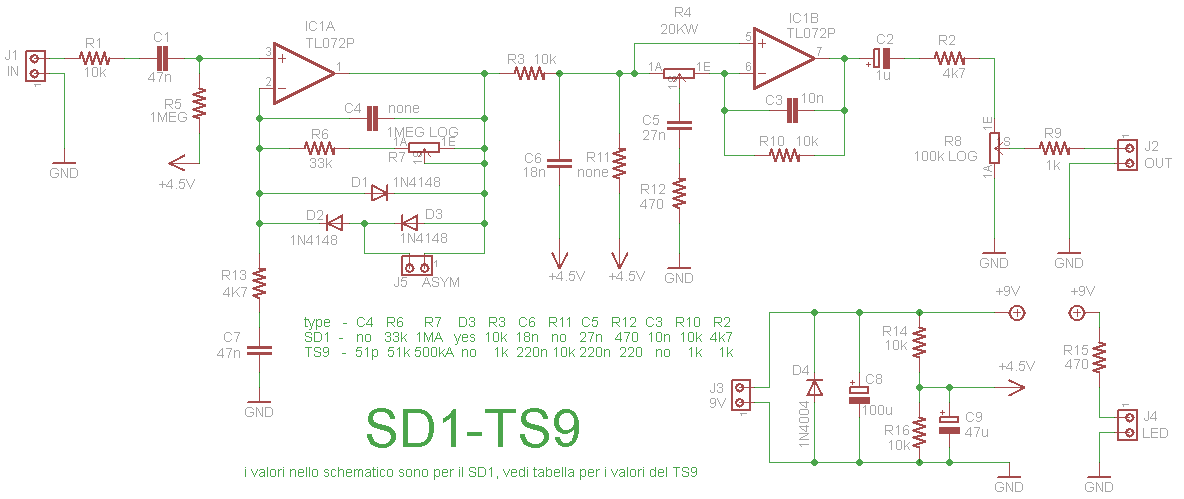

Ho realizzato lo schema elettrico e relativo PCB che permette, cambiando i valori di alcuni componenti, di realizzare entrambi i modelli.

Inoltre sposando la teoria del TRUE BYPASS ho tolto tutto quello che serviva per realizzare il bypass con i FET.

Il ponticello nella retroazione del primo operazionale serve per selezionare il tipo di distorsione (simmetrica / asimmetrica).

Ecco il risultato:


NB: Nello schema elettrico è presente una tabella con i componenti e relativi valori per realizzare a scelta i due modelli di overdrive.

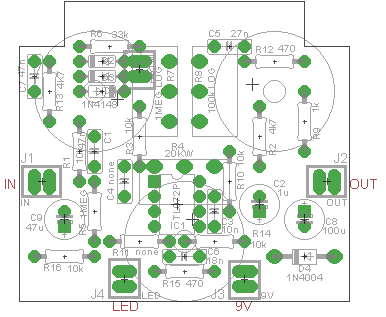

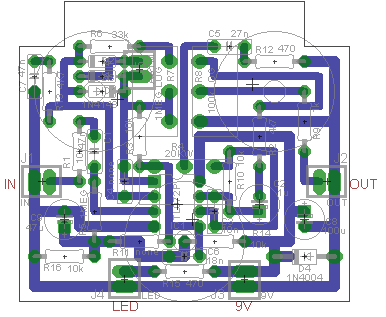

IL PCB

Essendoci pochi componenti, il PCB è stato realizzato per essere inserito facilmente in una scatola Hammon 1950b.




Ho inoltre posizionato le piste per poter saldare i tre potenziometri direttamente sul PCB.

PREALIZZAZIONE

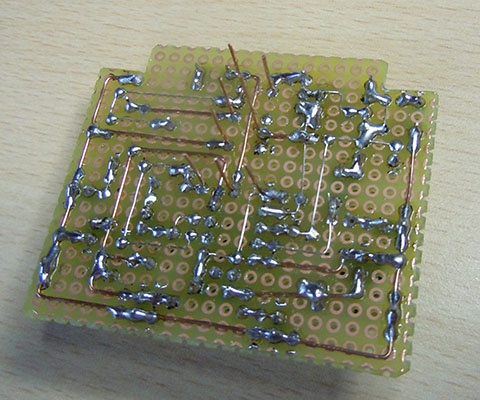

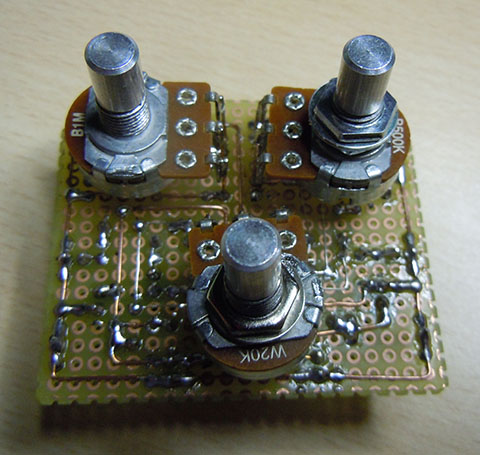

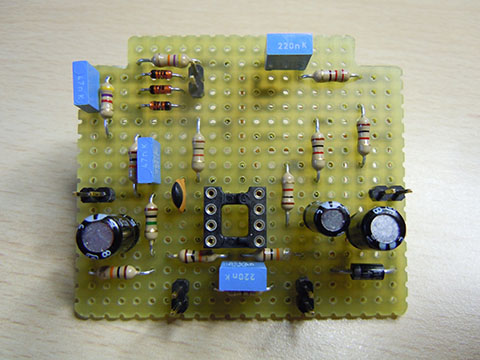

Le foto seguenti riportano la mia realizzazione, si noti il fatto che non essendo capare di realizzare i PCB alla fine ho realizzato l'overdrive su una millefori.










Al momento non ho ancora forato la scatola, quindi manca la foto più importante di tutte: quella con l'overdrive terminato.
Portate pazienza....
